HV-Messteiler
Ideal für Messungen im Labor, Rückmeldung in Regelkreisen oder Einsatz in Prüfpunkten, dieser Hochspannungs-Messteiler liefert eine niedrige, präzise Ausgangsspannung mit kleinem Drift aus Spannungen bis 25kVDC.
Der Messteiler ist intern kompensiert für 10MΩ Eingangsimpedanz eines Digitalmultimeters. Die Toleranz des Teilungsverhältnises beträgt 1%, der Temperaturdrift nur 50ppm.

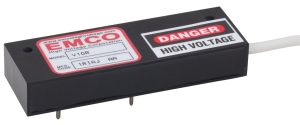

Der Messteiler V1G bietet eine Low-Cost Lösung für Hochspannungs-Messungen ohne die Anschaffung einer teuren Testeinrichtung und ohne das Risiko bei Verwendung eines ungeschützten Widerstandes. Der Vollverguss sorgt für den Schutz des Messteilers vor Problemen, die beim Kontakt von Hochspannung mit Staub und Feuchtigkeit auftreten.
Dank Lötpins und Montagebohrungen ist das Modul gut geeignet für Leiterplattenmontage. Der Anschluss an Hochspannung erfolgt über 30kV-Litze im Silikonmantel.
Disclaimer
Bei den hier angegebenen Informationen handelt es sich um technische Daten, nicht um zugesicherte Produkteigenschaften. Sie wurden sorgfältig geprüft; für mögliche Fehler wird jedoch keine Gewähr übernommen. Der Anwender muss durch geeignete Tests sicherstellen, dass die Produkte für seine Anwendung hinsichtlich Sicherheit und technischer Verwendung geeignet sind. hivolt.de GmbH & Co. KG haftet nicht für mögliche Folgen, die sich aus der Verwendung der angebotenen Produkte ergeben.
Sicherheitshinweis
Installation und Inspektion von sowie der Umgang mit Hochspannung erzeugenden und übertragenden Komponenten dürfen nur von entsprechend qualifiziertem und geschultem Personal vorgenommen werden. Die einschlägigen Vorschriften und Sicherheitsrichtlinien sind stets einzuhalten. Unsachgemäßer Umgang mit Hochspannung kann Tod, schwere Personenschäden und Sachschäden verursachen!
