Ungeschirmte Hochspannungskabel


A wide range of unshielded cable types for voltages up to 150kVDC. Many cable types are furnished with semiconductive layers providing low partial discharge levels. Silicone, PE and EPR dielectrics are standard – miscellaneous dielectrics and custom cable types are available on request.

HFP Series

HFP.pdf

Unshielded High Voltage / High Temperature Wire.
18kVDC - 30kVDC - FEP, Etched FEP and Silicone Coated FEP.
Extremely Small Diameter - High Flexibility

HSU Series

HSU_UL3239.pdf

Unshielded Silicone High Voltage / High Temperature Appliance Wire.
10kVDC - 30kVDC, UL 3239, Internal Use.

HSW Series

HSW_UL3239.pdf

Unshielded Silicone High Voltage / High Temperature Appliance Wire.
5kVDC - 60kVDC, UL 3239 and Canadian Certified, Internal Use.

For other cable types please refer to the table below.

Unshielded Cable Type Overview

RATED
VOLTAGE		 TYPE
 		 CONDUCTOR
SIZE		 DIELECTRIC
MATERIAL		 OUTER
DIA		 NOTES
 		 STA-
TUS
[kVDC] [AWG] [mm²] [mm] *1
5 HSW-0516-0 16 1.32 SILICONE 2.7 Series *3 P
6 HSW-0624-0 24 0.24 SILICONE 2.3 Series *3 P
10 8511R 15 1.53 SILICONE 4.8 P
10 HSU-1012-65-2 12 3.31 SILICONE 4.6 Series *2 S
10 HSU-1022-7-2 22 0.36 SILICONE 3.1 Series *2 P
15 2075 12 3.1 SILICONE 6.0 P
15 2132 6 13.6 SILICONE 7.6 P
15 HSW-1514-2 14 2.08 SILICONE 3.9 Series *3 P
18 HFP-1824-19-0 24 0.24 FEP 1.27 Series *1 S
20 2185R 20 0.51 SILICONE 3.2 P
20 HSL-20-0.38-B-9 22 0.38 SILICONE 4.95 P
20 HSU-2022-7-2 22 0.36 SILICONE 3.7 Series *2 P
20 HSW-2012-2 12 3.29 SILICONE 4.9 Series *3 P
20 HSW-2018-0 18 0.81 SILICONE 3.8 Series *3 P
20 HTV-20-22-2 22 0.36 XLPE 4.7 S
30 2178 20 0.51 SILICONE 4.7 P
30 HFP-3020-19-2 20 0.61 FEP 2.54 Series *1 S
30 HSU-3014-41-9 14 2.08 SILICONE 5.6 Series *2 P
30 HSU-3018-19-0 18 0.96 SILICONE 4.8 Series *2 P
30 HSU-3022-7-9 22 0.36 SILICONE 4.3 Series *2 P
30 HTV-30-22-2 22 0.36 XLPE 5.0 P
40 2012 18 0.97 SILICONE 6.0 P
40 HSW-4010-9 10 5.32 SILICONE 7.8 Series *3 P
40 HSW-4022-2 22 0.36 SILICONE 5.7 Series *3 P
50 2032 16 1.2 SILICONE 7.5 O
50 HTV-50-22-2 22 0.36 XLPE 6.6 P
60 2024 12 3.1 SILICONE 9.1 P
60 2149 18 0.97 LDHMW PE 5.8 P
80 2229 12 3.1 SILICONE 10.7 S

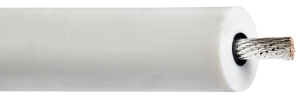

100 2062 8 8.5 SILICONE 16.5 P
100 2124A 16 1.2 LDHMW PE 9.4 P
100 2125A 12 3.1 LDHMW PE 9.4 S
125 2243A 8 8 EPR 15.7 S
125 2243VJ-4 8 8 EPR 18.8 S
150 2121A 12 3.1 LDHMW PE 12.4 P
*1 - A large variety of HFP Series High Voltage Cables is available. Please refer to the <media 1364 - external-link-new-window "HFP.pdf">datasheet</media> for detailed information.
*2 - A large variety of HSU Series High Voltage Cables is available. Please refer to the <media 941 - - "HSU_UL3239.pdf">datasheet</media> for detailed information.
*3 - A large variety of HSW Series High Voltage Cables is available. Please refer to the <media 824 - - "HSW_UL3239.pdf">datasheet</media> for detailed information.

The preferred cable types have status P. Please refer to the Cable Terminology page for complete list of status designators.

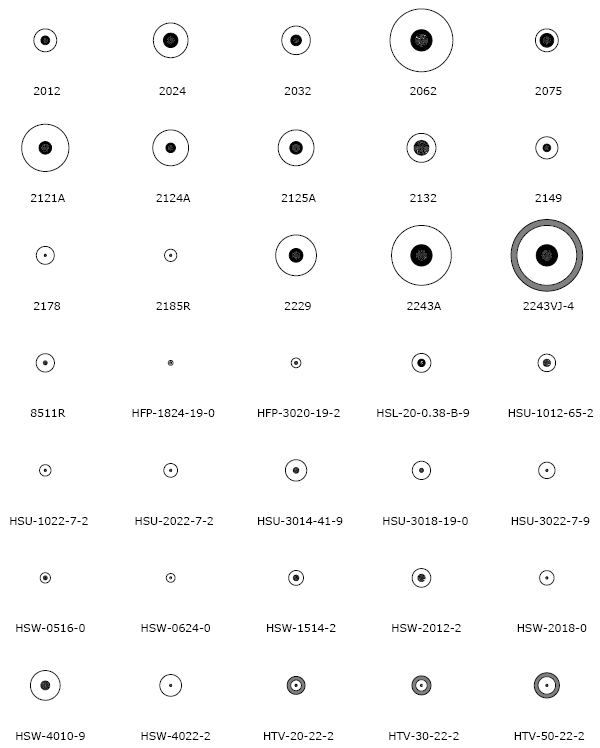

Cross Section Views
