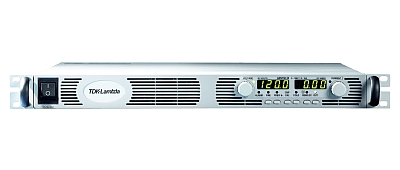

GEN2400 series
Applications:
The GEN2400 units have been designed to meet the demands of a wide variety of applications. System designers will appreciate new, standard, remote programming features such as global commands. Also, new high-speed status monitoring is available for the RS-485 bus.
- Test systems using the IEEE-488 bus may achieve significant cost savings by incorporating the Optional IEEE Multi-Drop Interface for a Master and up to 30 RS-485 Multi-Drop Slaves.
- Higher power systems can be configured with up to four 2.4kW modules. Each module is 1U with zero space between them (zero stack).
- OEM Designers have a wide variety of inputs and outputs from which to select depending on application and location.
Features:
- High Power Density 2.4kW in 1U
- Wide Range of popular worldwide AC inputs, 1ø (230VAC) & 3ø (208VAC)
- Active Power Factor Correction (Single-Phase & Three-Phase AC Input)
- Output Voltage up to 600V, Current up to 300A
- Built-in RS-232/RS-485 Interface Standard
- Global Commands for Serial RS-232/RS-485 Interface
- Auto-Re-Start / Safe-Start: user selectable
- Last-Setting Memory
- High Resolution 16 bit ADCs & DACs
- Low Ripple & Noise
Flexible configuration is provided by the complete Genesys™ Family: 1U 750W Half-Rack, 1U 750W and 1500W. Full-Rack, 2U 3.3kW & 5kW. All are identical in Front Panel, Rear Panel Analog, and all Digital Interface Commands. A wide variety of outputs allows testing of many different devices.
Model Overview
| GEN | 8-300 | 10-240 | 16-150 | 20-120 | 30-80 | 40-60 | 60-40 | 80-30 | 100-24 | 150-16 | 300-8 | 600-4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VOUT[VDC] | 8 | 10 | 16 | 20 | 30 | 40 | 60 | 80 | 100 | 150 | 300 | 600 |
| IOUT[ADC] | 300 | 240 | 150 | 120 | 80 | 60 | 40 | 30 | 24 | 16 | 8 | 4 |
| POUT[W] | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 |
