CB series
Output 10kV 1W
- Regulated
- 0 to 100% Programmable Output
- Low Noise, Quasi-Sinewave Oscillator
- Miniature Size
- High Stability
- Wide Input Voltage Range, 11.5V to 16V
- Very Low EMI/RFI
- High Reliability: MTBF >2.6 Million Hours per Bellcore TR-332
- Plated Steel Case with Isolated Case Ground
- Sealed to Withstand Immersion Cleaning Process
- External Gain Adjust for Calibration
- Built-in Programming Voltage Overvoltage Protection
- Built-in 5V Reference Voltage
- Built-in Thermal Shutdown
- Voltage and Current Monitor Outputs
- UL Certified Encapsulant, Meets 94V-0 Flammability
- RoHS Compliant

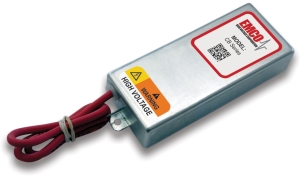

The CB Series is a line of miniature, well regulated high voltage power supplies providing clean and reliable high voltage in a shielded, PC-mount package. The modules are programmed from 0 to 100% of rated output via a 0 to +5V DAC compatible high impedance programming input voltage. Offering very low ripple and EMI/ RFI, these cost-effective power supplies are ideal for integration into compact, sensitive equipment.
The CB Series features current and voltage monitoring, built-in protection against programming overvoltage, and thermal shutdown. Temperature drift is typically less than 50ppm/°C. A built-in reference voltage source can be used in lieu of the programming voltage. An externally accessible potentiometer provides adjustable gain trim, allowing for individual calibration of units. A proprietary encapsulation process and high performance formula are used to achieve excellent high voltage and thermal properties.
These modules come in a positive or negative output voltage of 10kV. For voltages ranging from 100V to 8kV, see the C series.
Applications:
- Electrophoresis
- Capacitor Charging
- Field Generation
- Spectrometry
- Deflection Plates
- Test Instrumentation
- Image Intensifier
Specifications:
- Input Voltage: 11.5-16 VDC
- Programming Voltage: 0-5 VDC, <100µA
- Reference Voltage: 5 VDC, 2mA
- Current Monitor: 0-5 VDC
- Voltage Monitor: 0-5 VDC
- Linearity: <1% (20%-100% VOUT)
- Stability: <0.01%/h/8h
- Dimensions (LxWxH): 76.2 x 31.8 x 15.2 mm3
- Operating Temperature: -10°C to +60°C
Model Overview
| Model | Output Voltage [VDC] | Max. Output Current *1 [mA] | Ripple *2 p-p |
|---|---|---|---|
| CB101 | 0 - +10000 | 0.1 | < 0.1% |
| CB101N | 0 - -10000 | 0.1 | < 0.1% |
*1 - At maximum rated output voltage
*2 - Typical performance at full-load
Options:
Extended operating temperature - consult factory
