HA05B2
±500V, 1W, Precision HV Amplifier

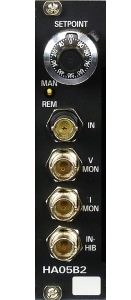

The precision high voltage amplifier HA05B2 is a standard 19" plug-in unit of 3U / 6HP. The output voltage is -500V to +500V at load current of ±2mA. The control voltage ranges from -10V to +10V and the gain is 50.
The amplifier features high precision, very high stability and low noise, thereby making the unit well suited even for voltage reference applications.
The output voltage is controlled by a control voltage which can be either provided via its nominal value input or set by a 10-turn potentiometer.
Monitor outputs for voltage and current are provided. Furthermore, the unit is equipped with a fast inhibit input effectively clamping the output voltage to 0V.
The output is protected against overload, short circuit and transient overvoltage.
High-Speed versions up to 15kHz bandwidth / 50V/µs slew rate are available on request.
Applications:
- Electrostatic deflection
- HV Voltage Reference
- Testing
- Ion guidance
Features:
- Output ±500V / ±2mA
- High Precision
- High Stability
- Low Noise
- Remote On / Off
- Monitor Outputs
- 19"-Plug-in Unit 3HU / 6HP
Specifications:
| Output Voltage: | -500V to +500V |
| Load Current: | -2mA to +2mA |
| Gain: | 50 ±0.2% |
| Temperature Coefficient: | 5ppm/K (typ.) |
| Stability: | < ±100ppm |
| Load Regulation: | < 100ppm (no load / full load) |
| Ripple / Noise: | < 10mVPP / < 1mVRMS |
| Voltage Monitor: | -10 - +10V / -500V - +500V ±0.2% |
| Current Monitor: | -10 - +10V / -2mA - +2mA ±0.2% |
| Inhibit Input: | Amplifier On: -15V - +1.5V Amplifier Off: +2.4V - +15V or open |
| Inhibit Response Time: | Amplifier On->Off: < 10µs Amplifier Off->On: ca. 2.5ms |
| Supply Voltage +24V: | +20 - +28VDC, < 100mA |
| Supply Voltage +540V: | +530 - +550VDC, < 4mA |
| Supply Voltage -540V: | -530 - -550 VDC, < 4 mA |
| Power Bandwidth: | > 500Hz |
| Slew Rate: | > 2V/µs |
| Operating Temp.: | 0°C - +40°C |
