HV-Cable-Assemblies
High voltage cable assemblies consist of HV cable fitted with molded or cast connectors. High voltage assemblies and mating receptacles are available for voltages up to 300kV.
Typical applications include medical and industrial X-Ray, electron beam welding, analytical instruments, test stations, high energy, pulsed power and particle physics.
HV Cable Assemblies and Receptacles 50kV – 300kV
Features:
- Up to 300kVDC
- Oil-tight Receptacles
- Extended Temperature Range
- Various Standard Types
- Custom Designs
Applications:
- Industrial X-Ray
- Analytical Instruments
- Particle Physics
- Electron Beam Welding
- Pulsed Power
- Test Stations
A comprehensive range of high voltage cable assemblies and mating chassis mounted receptacles used for connecting HV power supplies to X-Ray tubes and other equipment. Available in the following styles and voltages: 65kV (R3), 75kV Federal Standard (O3, O4), 100kV (R10), 160kV (R24), 210kV (R30), 225kV (R28), 300kV, Pantak connectors, bottle shaped connectors and custom types. The cable terminations are implemented as resin cast or molded rubber connectors and fit most makes of industrial and scientific equipment. Molded rubber connectors are available spring loaded or with spring loaded flanges.
A wide range of termination clamping flanges, insulation paste, receptacle blanking plugs and test probes are available.
Typical applications include medical and industrial X-Ray, electron microscopes, X-Ray fluorescence, inspection equipment, electron beam welding, high energy, pulsed power and particle physics.

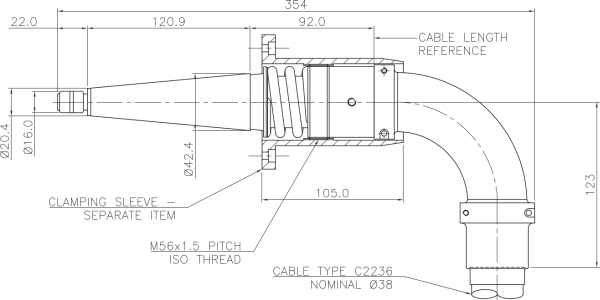

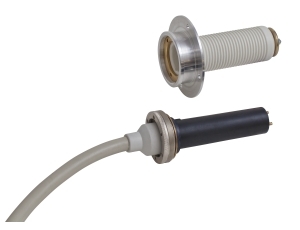

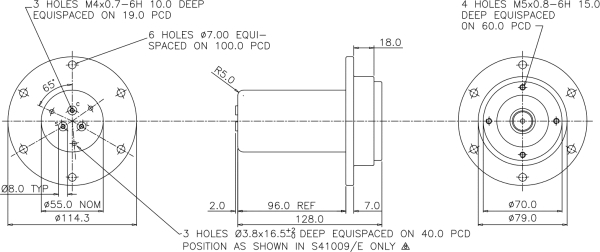

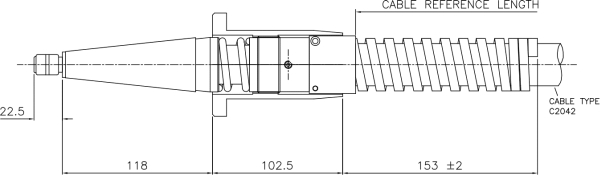

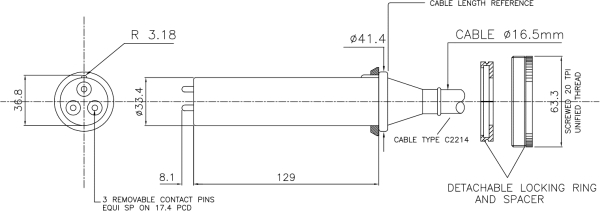

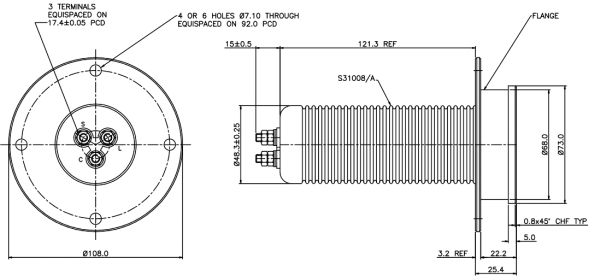

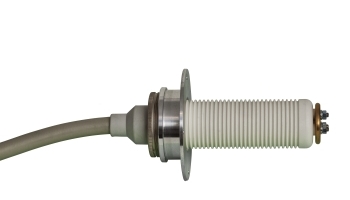

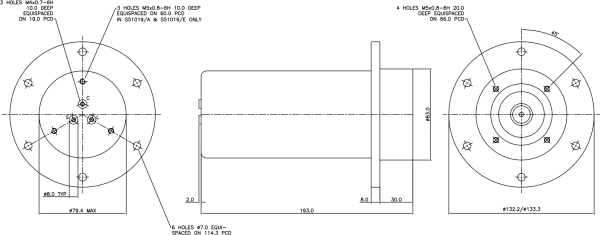

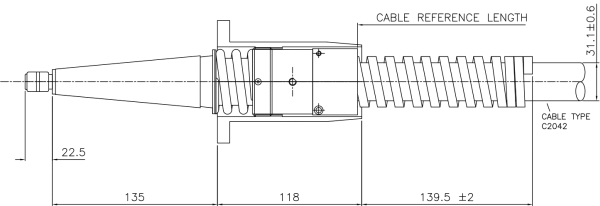

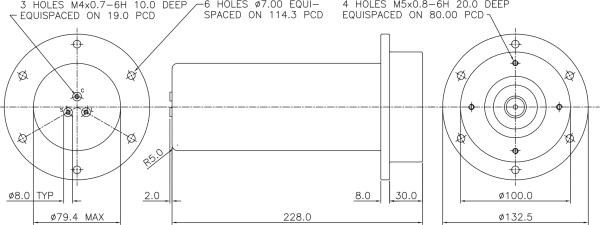

Examples of High Voltage Cable Assemblies and Receptacles (for reference only)
High Voltage Cable Assemblies are manufactured in various different combinations of cable and connector types. Some possible configurations and some variants of receptacles are shown for reference. All drawings are for identification purposes only. All drawings not to scale.
Final configurations are defined according to the requirements of the customer's application.
Disclaimer
Bei den hier angegebenen Informationen handelt es sich um technische Daten, nicht um zugesicherte Produkteigenschaften. Sie wurden sorgfältig geprüft; für mögliche Fehler wird jedoch keine Gewähr übernommen. Der Anwender muss durch geeignete Tests sicherstellen, dass die Produkte für seine Anwendung hinsichtlich Sicherheit und technischer Verwendung geeignet sind. hivolt.de GmbH & Co. KG haftet nicht für mögliche Folgen, die sich aus der Verwendung der angebotenen Produkte ergeben.
Sicherheitshinweis
Installation und Inspektion von sowie der Umgang mit Hochspannung erzeugenden und übertragenden Komponenten dürfen nur von entsprechend qualifiziertem und geschultem Personal vorgenommen werden. Die einschlägigen Vorschriften und Sicherheitsrichtlinien sind stets einzuhalten. Unsachgemäßer Umgang mit Hochspannung kann Tod, schwere Personenschäden und Sachschäden verursachen!
