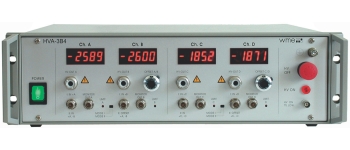

HVA-3B4


HVA-3B4 is rack - mountable type, fast response high voltage amplifier. It provides high voltage outputs in reference to its input wave forms such as Sine, Triangle, Saw Tooth and Square Wave Forms.

Features:

  • 4 Channels
  • Output ± 3kV
  • DC bias function
  • Differential Output Mode
  • Monitor Outputs
  • Remote On / Off
  • High speed response 12V/µs
  • DC output voltage monitor (4.5 digit DVM)
  • Limit Displays

Specifications:

Supply Voltage:95 ~ 265VAC, 50/60Hz, 1-Ph.
Output Voltage Range:-3kV ~ +3kV
Output Current Range:

-1mA ~ +1mA

Output Control:External voltage control -10V ~ +10V
(input impedance : 10kW), BNC plug
Gain:300
Slew-Rate:>= 12V/µs
DC - BIAS:10 turn potentiometer
-3kV ~ 3kV
Regulation:Line ± 0.05% (±10% line change)
Load 0.05% (10% ~ 100% load change)
Ripple:<= 1 VRMS
Digital Panel Meter:4.5 - digit display (DC Output Voltage Monitor)
Voltage Monitor:-10 ~ +10V / -3 kV ~ +3 kV ±0.1%
BNC plug
Protection:Protection against momentary Short Circuit, Arc dischange
Operating Temp.:0°C ~ 40°C
Storage Temp.:20°C ~ 60°C
Weight:18 kg
